磁芯研磨机
全自动二次电源模块磁芯研磨机 SKM-ZX01
  • 全自动二次电源模块磁芯研磨机 SKM-ZX01
  • 产品型号:SKM-ZX01
  • 功能:磁芯研磨、智能定位、识别及检测
  • 设备资料:量产中
  • << 上一个  下一个 >>
    产品特点

    磁芯是电源模块必不可少的材料,为满足电源模块高密度小型化和方便散热的设计需求,在生产工艺中先将下磁芯内埋于电路板与其形成一个整体并在电路板表面预留粘接面,通过胶水把裸露在电路板外部的上磁芯粘接起来实现上下磁芯的电气连接。而两部分磁芯点胶形成指定厚度的气隙。


    全自动视觉对位磁芯研磨机用于电源模块变压器等产品在PCB板点胶后的磁芯研磨压平工艺,使胶水均匀分布在磁芯表面,磁感量直通率达99%以上,从而提高模块电源的性能。


    本设备适用于EI、RM、ER、PQ等系列集成磁芯的研磨工艺。



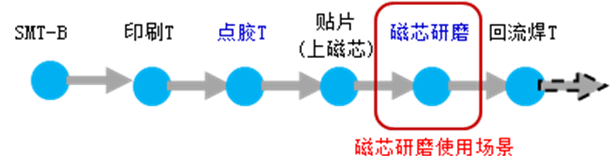

    磁芯研磨工艺路线

    产品特点:

    高速直线电机,进口伺服系统

      采用磁悬浮高速直线电机,全直线驱动主轴。

      X、Y轴直线电机使用进口伺服系统驱动,直线编码器做全闭环控制,表现更高研磨速度及精度。


    高精度高级相机

      2套高清相机,用于元器件的识别和定位。使用快速不停顿拍摄方法,在对磁芯拍照识别过程中实现高速飞行对中定位,配备光学系统有效MARK点、磁芯位置。CCD辅助编程,实现MARK点自动补偿校准定位功能,图像质量好,图像清晰。


    双工作悬臂设计

      升降主轴均采用直线电机直线驱动进行X/Y轴的平移运动,Z轴的旋转运动,两个悬臂互不影响,研磨工位可独立工作。


    进口光栅尺

      直线光栅尺用于X、Y轴做全闭环反馈控制。

      采用高优质的PU材料制造出耐油、高弹性及抗老化胶封。合适的闭合角度和适中的软硬度,保证密封性能和较少的磨擦力。

      读数头滑动部分结构采用已被验证为可靠耐用的轴承设计,保证光学感应系统能长期稳定地在光栅尺上畅顺滑行。


    双研磨头模块化设计

      研磨头模组可根据磁芯规格自动或手动更换.并进行X/Y轴的平移运动,Z轴的旋转运动,可进行上、下、左、右、前、后等任意方向做精确 研磨动作;

      可通过研磨头库参数设置研磨头的位置、速度、高度等参数。


    运输带:

      采用双轨单通道三段运输方式实现双工位同时作业,PCB板宽度可自动调整,只需在控制软件界面中设置PCB板数据。


    磁芯研磨生产工艺视频

    技术参数

    技术参数

    设备基本规格

    设备功能

    EI、RM、ER、PQ等集成磁芯气隙点胶后的研磨糅合

    研磨工位

    1、2个工作悬臂;
    2、2个悬臂互不影响,可独立工作;
    3、2个研磨工位间轨道独立

    单臂工作范围

    1、磁芯尺寸长*宽*高:32.7*23.4*10.4mm~7.52*2.9*4.6mm
    2、PCB尺寸长*宽*高不超过250*250*100mm
    3、工装/工作行程满足长*宽*高不小于350*350*150mm

    光学系统

    配置CCD,CCD辅助编程,能识别MARK点、磁芯位置,实现MARK点自动补偿校准定位功能,图像质量好,图像清晰,分辨率≧100万像素。

    Cycle Time

    ≦4s/pcs磁芯,一个动作循环是指研磨1个的时间,即≧900pcs磁芯/h产量。

    研磨头重复定位精度

    ±0.05mm

    轨道最大夹持PCB厚度

    Max=5mm

    磁芯研磨头模组

    禁布区

    0mm,即研磨头的外形尺寸小于磁芯外形尺寸

    研磨后的磁芯位置的检测

    磁芯研磨后,光学系统检测是否对齐。

    研磨后回位

    磁芯研磨后可以归零位,精度±0.5mm

    研磨按压力可调,过压保护

    1、研磨力范围0.1~100N,分辨率≦0.1N;
    2、研磨时,可保持恒力(±1N)进行研磨;
    3、研磨头上压力显示装置出现过压报警提示

    研磨路径

    1、可以进行X/Y轴的平移运动,Z轴的旋转运动;

    2、研磨方向:上、下、左、右、前、后等任意方向;
    2、研磨按压力、研磨路径和研磨次数可由程序控制

    研磨点位,研磨次数,研磨路径、研磨速度可配置可控制

    1、研磨点位可根据导入的点位文件配合CCD自动寻找,CCD识别精度≦0.02mm;(现有的用激光检测)

    2、磁芯研磨速度需要可以任意设定;

    3、设备上有统一的标准机械定位\电\气接口;

    快换

    1、吸取研磨头模组可快速更换;
    2、操作步骤简单

    顶针机构可调整

    在按压研磨时可很好顶住PCB,并且顶针位置可在80×80~260×260调整

    输送线工作运载稳定性

    1、输送线需连运载最大重量为5kg的工件且运行平稳;
    2、运行停止定位时无明显抖动、震动现象,不得影响工件内器件的位置稳定性

    产品图片
