三星Hanwha
HM520 HS高速贴片机
  • HM520 HS高速贴片机
  • 产品型号:HM520 HS
  • 贴装速度:80000 CPH
  • 设备资料:
  • 产品特点

    以高产能及高品质生产为目的进行了优化

    通过Smart Factory S/W Solution实现了无人化·不停机·无缺点生产

    使用组合式贴装头和多样化的生产模式而建立的灵活生产线


    20 Spindle Head(Rotary Type)

    设计成较小较轻的头部,利用Fix Camera一次性地快速识别20 spindle。


    Side View Camera防止缺件

    在生产过程中检查吸嘴存在与否及所吸取的元器件的姿势,在元器件贴装前·后进行检查来防止漏贴元器件的情况。


    Family Job Chang

    e生产相似机种(Family Model)时,以共用方式配置供料器与吸嘴,大幅缩短了机种变更时间。


    LED Rank / Random

    可以根据LED Rank各自登记成不同的元器件,可以按照LED颜色随机(Random)配置贴装点。


     韩华 HM520 超高速贴片机产品视频

    技术参数

    ▶Speed : 80,000 CPH (Optimum)

    ▶Spindle/Gantry : 2 Gantry x 20,6 Spindle/Gantry

    ▶Parts : 0201~□6mm/~□55mm (H15mm)

    ▶Accuracy : ±25 μm @ Cpk ≥ 1.0/Chip±30 μm @ Cpk ≥ 1.0/IC

    ▶PCB Size : 510 x 580(Single lane)510 x 310(Dual lane)Max. 750 x 580, 750 x 310

    ▶不仅可实现高产能,针对品质生产也进行了优化

    ▶适用组合式Head和各种生产模式灵活地构件生产线

    ▶通过Smart Factory S/W Solution力争实现无人化·不停机·无缺点生产

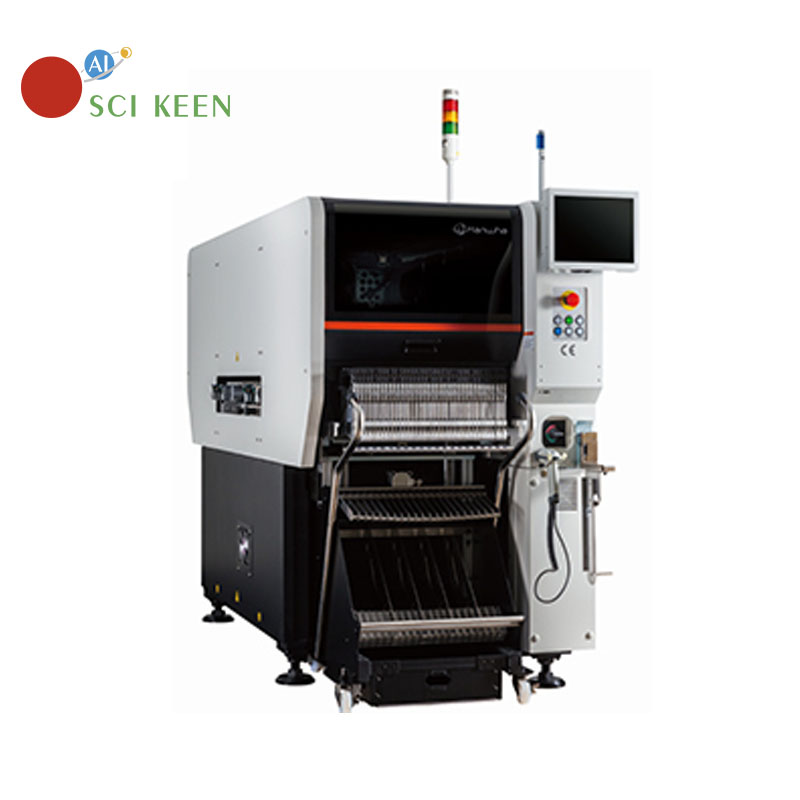

    产品图片
